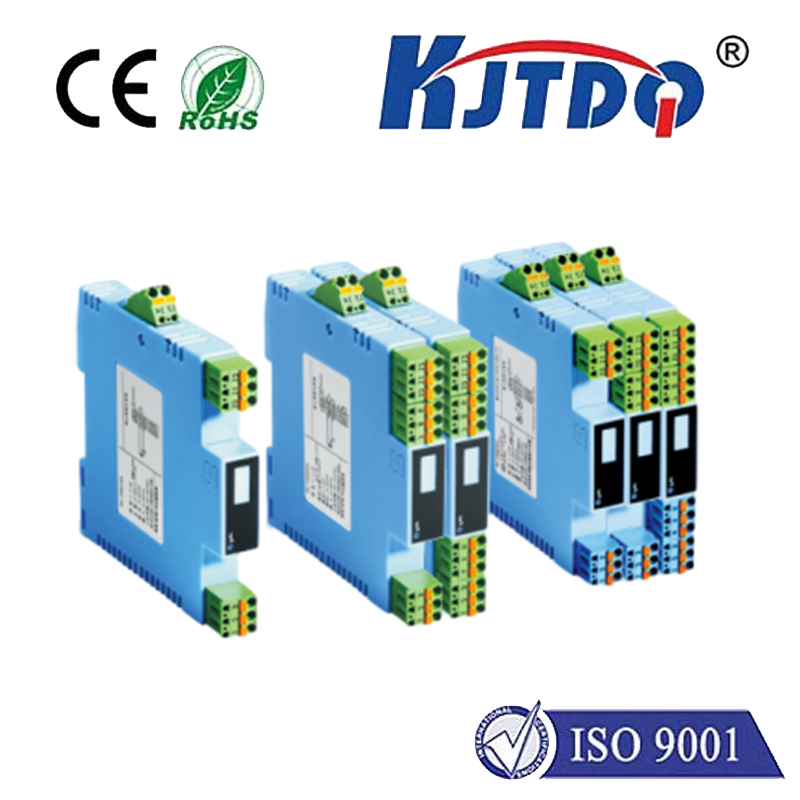

開關量輸入隔離安全柵
適用于安裝在爆炸區域的本安型接近開關（符合DIN1923
4標準的NAMUR接近開關）或觸點開關。通過隔離，以繼電
器觸點（或晶體管、電平信號）輸出方式傳送至安全區的控制
系統或其它儀表。
可選擇有線路故障檢測功能的開關量隔離安全柵和沒有線
路故障檢測功能的開關量隔離安全柵。
有輸入線路故障檢測功能的開關量隔離安全柵，當檢測到
有線路故障時，儀表面板上的線路故障LED指示燈亮紅色。
（說明：當用到線路檢測功能時，如果需要使用機械觸點
開關作為輸入設備，必須在輸入回路中連接線路故障傳感器，
以避免開關量隔離安全柵將機械觸點開關正常的通斷誤當做輸
入回路的斷路或短路故障。）
當選擇沒有線路故障檢測功能的開關量隔離安全柵，儀表
面板上沒有線路故障指示燈。
● 供電電源
供電電壓范圍：20~30VDC
額定供電電壓：24V DC
電流消耗（24VDC供電，繼電器輸出）：<25 mA
● 從危險區輸入
觸點開關或符合DIN 19234的NAMUR接近開關。
開路電壓：8V±0.5V
開關閾值：1.2~2.1mA
回滯：0.2mA （典型值）
線路故障時，斷路電流：< 0.1mA; 短路電流：> 4mA
● 向安全區輸出
輸出類型： ① 繼電器觸點；② 晶體管；③電平信號
（訂貨時請選擇輸出類型）
① 繼電器觸點
觸點特性：24VDC，2A；
負載類型：電阻性負載
響應時間：≤10ms
② 晶體管
外部供電電壓：≤40V
驅動輸出電流：≤40mA
晶體管集電極輸出 高電平: VCC；低電平：≤2.5V
晶體管發射極輸出 高電平: VCC-2.5V；低電平：≤ 0.5V
③電平信號
高電平：4.5V ~ 5.5V
低電平：≤0.5V
高電平驅動能力：≤20mA
● 輸入 / 輸出特性說明 （同相控制）
儀表出廠的設定狀態為輸入與輸出同相，即輸入開關吸合，輸出繼
電器也吸合（如果是晶體管輸出，則晶體管導通；如果是電平信號
輸出，則輸出為高電平信號）。儀表面板上的輸出狀態指示燈亮。
● 線路故障檢測
本儀表出廠設定為：當檢測到輸入線路故障時，儀表面板上的故障
檢測指示燈亮，輸出繼電器觸點為松開狀態 （ 如果是晶體管輸出，
則晶體管不導通；如果是電平信號輸出，則輸出為低電平信號）。
向安全區輸出
有線路故障報警的儀表
（儀表面板上有故障指示燈）
無線路故障報警的儀表
（儀表面板上沒有故障指示燈）
● 儀表指示燈
LED
OUT
POWER
為輸入線路故障指示燈（燈亮為線路故障發生時）
為輸出狀態指示燈（燈亮為繼電器觸點吸合時）
為電源指示燈（燈亮為儀表通電）
（注: 如果選擇是沒有故障檢測功能的儀表，則沒有LED指示燈。）
